1、概述
建筑工地作为城市发展存在的一部分,与城市发展息息相关,目前建筑业仍然是大而不强,属于粗放式劳动密集型产业。传统的管理手段对于建设项目建设过程中的企业、人员、设备、安全生产、环境等要素难以实现精细化监管。利用物联网、大数据、GIS、BIM等新技术可以为建筑行业出现的众多问题的解决提供有效手段,有效提高建设项目监管效率,通过智慧工地政府监管平台的建设加强监管部门、建设部门与施工现场的联动性,依托智能感知设备,通过提升建设监管部门的现场感知能力,实现巡查与后台处理高效联动、行政监管与执法监督同步一体,有效强化项目施工过程的事前事中监管。
通过建设省市级智慧工地政府监管信息系统,为城市建筑工程施工监管部门提供及时掌握施工现场情况的有效手段,并加快推进建筑工程施工现场信息化监管大规模推广应用,保证智慧工地政府监管系统在全省各区域建筑工程施工项目上顺利建设实施、实现有效监管。
参照并依据《JGJ/T434-2018建筑工程施工现场监管信息系统技术标准》的技术要求编写本建设方案。
2、体系架构
市级智慧工地政府监管平台包括但不限于项目施工现场监管体系、综合执法的垂直监管机制、各类住建相关企业的诚信体系、项目施工现场监控、预警、应急处置机制、智慧工地政府监管分析和决策体系等建设。
项目施工现场监管体系建设应支撑以智慧工地为核心的工程建设过程管控能力,实现对施工现场人员、安全、设备、质量、进度、环境等全方位、全天候、无死角监管。
综合执法的垂直监管机制建设应支撑监管部门与施工企业、项目现场之间联动的执法能力,实现在政策制定、环节管理、监督预警和执法取证等方面的标准化和统一化。
各类住建相关企业的诚信体系应支撑建设单位、施工单位、监理单位和劳务公司等的基本信息、资质信息、重要人员信息及诚信评价数据库管理,实现各类企业从基本档案建立、项目招标、项目实施、项目验收,到最终业绩考核的全生命周期管理。
项目施工现场监控、预警、应急处置机制应支撑事前预警、应急处置和事后处罚能力,实现对项目施工现场线上、线下的协同、一体化联动处置。
智慧工地政府监管分析和决策体系应支撑政府监管、执法的业务分析和优化模型、统计分析和对比模型、辅助决策模型,实现政府监管和辅助决策的科学性和严谨性。
同时,提升绿色建造水平,政府监管业务与施工现场管理融合能力,实现施工现场监管的持续化、精细化、科学化优化提升。
省市级智慧工地政府监管信息系统按分层的设计思路进行总体规划,将管理规定、标准规范、安全防护和运行维护建设贯穿建筑工程施工监管过程,重点考虑数据集成共享,子系统功能划分,确定系统内部、外部交互模式,明确系统接口。省市级智慧工地政府监管信息系统以先进的“云计算”、大数据、物联网技术为手段, 兼顾和融合监管部门已有的相关业务系统,开发和搭建符合应用功能要求的“架构统一化、管理实用化”的智慧工地政府综合监管体系。
体系架构图如下所示:
图 1 体系架构图
分层设计有利于提升系统的整体灵活性,为系统后续的扩展提供架构基础。下面详细介绍每个层次的功能:
2.1展现层
为建筑工程施工现场监管主管部门、建设单位、勘察单位、设计单位、施工单位和监理单位等相关业务人员,提供数据可视化展示和业务操作,应支持多种终端展示支持。监控中心的建设,可达到全域感知、实时可视化、“监管部门-施工企业-项目现场”的三级联动和安全可控的目的。
2.2应用层
应用层应包括但不限于质量监控、工地可视化、安全监控、设备监控、项目监控、人员监控、协同管理、、绿色施工等应用。针对具体需求形成特定的业务场景服务,可提供接口服务供上层应用直接订阅。
2.3服务层
服务层对智慧工地政府监管信息系统运行所需的服务支撑,应包括公共服务和集成服务。公共服务为监管系统提供集成所需要的基础服务,根据具体业务需要应包括但不限于综合查询服务、流媒体服务、消息服务、日志服务、GIS 服务、缓存服务等;集成服务从多个层面解决系统集成问题并提供数据交互方案,应包括单点登录服务、界面集成服务和数据交互共享服务等。通过支撑服务层提供与数据层的统一接口,进行数据持久封装,为不同的应用模块和外部服务提供统一的操作接口,实现平台化的纵向业务贯通,实现各系统协同联动,提供简单快捷的整体服务。
2.4 数据层
数据资源层实现监管系统所需的数据存储及数据管理,宜搭建基于大数据的分布式架构,为监管系统数据分析及数据挖掘提供可平行扩展支撑。数据层应对建筑行业的各类数据进行采集、清洗、加工、抽取和管理,通过数据模型实现大数据挖掘和分析。具体数据类型包括项目数据、感知数据、视频数据、业务数据、执法数据、交付数据等,通过大数据中心的目录服务、共享交换服务、管理服务、数据模型、数据计算和元数据服务,实现工地项目的人员劳务、安全质量、进度管控和环境能耗等多种信息的集中管理和共享服务。
2.5 传输层
传输层通过网络技术实现各监管工地数据的传输,经“施工现场监管”网关将数据格式化后存储到相关设备或者业务子系统;传输层应包括但不限于互联网、物联网、局域网、政务网和卫星等通讯网络。通过网络技术实现各监管工地数据的传输,经“施工现场监管”网关将数据格式化后存储到相关设备或者业务子系统。
2.6 基础层
基础层是建筑工程施工现场被监管系统的总称,指在建筑工地施工现场部署安装的智慧工地系统,是本监管系统主要数据来源。对施工现场的人员管理相关设备接入和数据采集,应包括但不限于视频监控、升降机监测、塔机监测、能耗监测、环境监测、现场见证取样监测、检测监测、实名制管理、移动设备等终端产品。
2.7 标准体系和安全体系
标准体系和安全体系建设应遵循智慧工地统一规划的信息化标准规范,同时,严格遵循相应的安全保障制度。
2.8 第三方对接
省市级智慧工地政府监管信息系统应建立数据库标准、接口规范、共享机制,支持与该各类关联政府监管平台及第三方对接。
3、 系统设计方案
3.1系统总体思路
3.11设计思想
通过工地管理可视化系统为政府、企业、现场工程管理,提供了先进技术手段,通过安装在建筑施工作业现场的各类传感装置,构建智能监控和防范体系,就能有效弥补传统方法和技术在监管中的缺陷,实现对人、机、料、法、环的全方位实时监控,变被动“监督”为主动“监控”;同时,其也将为安全生产监督管理引入新理念,真正体现“安全第一、预防为主、综合治理”的安全生产方针。传统的施工监测、易受人为影响且效率低下。通过引入物联网技术,可以有效提高建筑施工质量,进而构建智能家居、智能建筑,并最终达到创造智能城市的目标。
3.12设计原则
Ø 政府主导,企业主体,总体规划,分步实施;
Ø 海康进行顶层规划、相关技术标准设计;
Ø 政府推进和出台相应管理制度;
Ø 企业与施工现场按照技术标准、管理制度实施。
3.13设计依据
本方案的安全防范系统建设主要从以下行业规范、标准出发
Ø 《智能建筑设计标准》GB/T50314-2006
Ø 《民用建筑电气设计规范》JGJ/T16-2008
Ø 《建筑与建筑群综合布线系统工程设计规范》GB/T50311-2007
Ø 《建筑与建筑群综合布线系统工程验收规范》GB/T50312-2007
Ø 《视频安防监控工程设计规范》GB50395-2007
Ø 《入侵报警系统工程设计规范》GB50394-2007
Ø 《安全防范工程技术规范》GB50395-2007
Ø 《出入口控制系统工程设计规范》GB50396-2007
Ø 《安全防范工程程序与要求》 (GA/T75-94)
Ø 《安全防范系统验收规则》 (GA308-2001)
Ø 《安全防范系统通用图形符号》 (GA/T74-2000)
Ø 《民用闭路电视监视系统工程技术规范》 (GB50198-94)
Ø 《视频安防系统技术要求》 (GB/T367-2001)
Ø 《工业电视系统工程设计规范》 (GBJ115-87)
Ø 《安全防范系统》(浙江省标准) (DB33/T334-2001)
Ø 起重机械安全规程 (GB6067-85)
Ø 起重机试验规范和程序 (GB5905-86)
Ø 起重机电控设备 (JB4315-86)
Ø 低压成套开关设备制造规范 (GB7251-87)
Ø 低压电气外壳防护等级标准 (GB4912.2-85)
Ø 起重机超载保护装置 (GB12602-90)
Ø 起重机设计规范 (GB3811-2005)
Ø 塔式起重机(安全装置规定部分) (GB5031-2008)
Ø 塔式起重机安全规程(安全装置规定部分) (GB5144-2006)
Ø 《福州市建设工程塔式起重机安全监控管理系统技术规定》
3.14设计思路
对于工智能化工地管理云平台的建设,绝不应该是对各个子系统进行简单堆砌,而是在满足各子系统功能的基础上,寻求内部各子系统之间、与外部其它智能化系统之间的完美结合。系统主要依托于综合智慧工地管理平台,来实现对众多智慧工地子系统的统一管理和控制,通过综合管理平台建设后实现统一数据库、统一管理界面、统一授权、统一权限卡、统一安防管理业务流程等,同时考虑将各智慧工地系统资源作为信息化基础数据,满足部分建设单位运营管理的业务需求,辅助业务流程优化。
提供智能化工地管理云平台技术服务、实名制管理子系统、分账管理子系统、视频监控管理子系统、环境监测管理子系统、塔机升降机监控子系统、车辆出入监控子系统、移动APP、接口开发等,前端子系统可接入子系统包括(不限于)以下系统:
Ø 实名制管理子系统
Ø 分账管理子系统
Ø 视频监控管理子系统
Ø 环境监测管理子系统
Ø 塔机监控子系统
Ø 升降机监控子系统
除此之外,平台包括APP并支持通过标准接口(如OPC等)或通过SDK接入第三方设备进行联动.
基于智能化工地管理云平台的整体解决方案支持系统的灵活布署,根据实际项目的设备接入规模、包含子系统类型及各模块功能需求,可按需配置多种模块化服务,按需布署相应的服务器。在统一平台管理的基础上,系统提供精细化的分级权限管理以及总部到分支的远程联网管理。
4、 总体架构
平台总体架构图
基于政府职能部门出台的相关建筑工程质量安全监督管理业务标准体系和责任追溯和查证体系的要求,运用物联网综合应用技术建设《智能化工地管理云平台》。
4.1系统拓扑
系统拓扑图
项目建设采用先进的物联网技术,主要由信息采集层、网络接入层、网络传输层、信息存储与处理层组成。如图2所示。将移动执法终端、塔式起重机作业产生的动态情况、工地周围的视频数据及时上传给综合管理平台。综合管理平台对各子系统进行融合,进行报警联动等处理。各级管理部门可以及时准确了解工地现场的状况,将有效提高项目管理和现场管理的效率。
4.2管理平台架构设计
工地管理可视化平台体系结构设计,从根本上决定了系统所能提供的业务服务的规模和水平。基于事实上的工业标准的J2EE平台和SOA面向服务的架构,是当前几乎所有的企业级业务平台所普遍采用的,被反复证明是目前最强壮、最博大、最高效、最具伸缩性和业务扩展能力的平台架构之一。
本软件采用了在J2EE三层体系结构基础上构建的面向业务的四层体系结构,如下图所示:
图1. 综合应用管理平台结构图
第一层为应用层,是面向于用户实际操作的客户端,是通过对安全管理具体业务的归纳、抽象,生成的各种应用模块,通过这些模块的组织,就可以支持不同的业务应用。
第二层为业务层,呈现给用户专业化、个性化的具体业务流程和工具,是智能化的最终体现,是业务智能的最终表现形式。
第三层为中间服务层,是软件平台系统的核心,采用高性能的应用服务器中间件、各种智能引擎和系统管理工具,为应用层提供基础服务、管理策略和方法工具。同时按照所提供的服务来管理、组织和调度设备和信息资源。
第四层为现场设备接入层,实现了安防设备和音视频、图片和文本等信息的归纳抽象,并接入到平台进行集成管理,使用户无需关心所使用的设备和信息资源的具体位置和形态,便于设备信息资源的组织和调度,更好的为业务服务。如:DVR、DVS、IP Camera、高清摄像机、第三方系统等。
4.3智能化工地管理云平台构成
智能化工地管理云平台结构如下图所示:
图2. 智能化工地管理云平台组成
4.4智能化工地管理云平台特点
4.41适应各种网络
平台可适应局域网、广域网、3G/4g移动网络、Wifi网络等多种网络集合
平台支持NAT穿越
平台可穿越防火墙、网闸
可支持前端多种设备接入
平台支持接入模拟DVR
平台支持接入高清网络摄像机
平台支持接入高清存储设备
平台支持接入3G/4G移动视频监控设备(3G/4G摄像机、3G/4G视频服务器、3G/4G车载DVR、3G/4G单兵设备)
4.42系统管理
平台支持通道级控制、功能级权限管理
管理数据库备份还原
可查询前端设备日志
可查询中心服务器日志
4.43其它
服务器可以部署在双线机房,内外网环境下的设备和用户能够通过对应的线路使用平台。
对于网络差的应用环境,设备传输的视频可以丢帧以适应低带宽,由平台进行插帧恢复,恢复视频质量。
5、智能化工地管理平台管理功能
5.1系统管理
用户分类
用户分为系统管理人员(面向系统、网络、设备等)与应用操作人员(业务流程与操作)两大类;并对应到组织机构;系统管理员分为高级/全局管理员,管理员(普通),操作员分为高级操作员、普通管理员等。
行为审计
系统软件必须对所有登录用户进行自动的审计跟踪,并保存审计记录。
系统对记录的资料采取严格的防护措施,不允许更改和删除;支持记录数据的备份与恢复,导出/导入。
操作记录
系统记录全部的登录用户的全部操作记录。记录的内容包括登录者名称、时间、IP地址/或者主机名称、重要控制动作、修改设置、退出系统的时间等。重要控制动作包括对前端设备的启动、关闭、重启等控制、对其它用户控制有影响的控制(控制权限发生冲突时)及对设备的开始控制和结束控制动作。对录像资料的处理,包括回放、下载、上传、剪辑等。
用户数限制与优先级
根据前端设备的最大用户登录数量、连接数等限制,对登录用户进行数量的限制。登录用户有优先等级、预览/控制前端云镜有优先级、回放有优先级;报警联动有优先级。
人员统计与状态
人员的状态:在线/离线;登录时间、IP地址、在线时长等;
人员的基本信息:用户名、所属机构、职务、联系电话、手机、mail等。
5.2监控管理
实时监控
通过C/S客户端和WEB浏览器,不仅能够单画面或多画面显示实时视频图像;
支持不同画面的显示方式:单画面、4画面、6画面、9画面、13画面、16画面等方式;
能够实现对前端云台镜头的全功能远程控制,包括云台的旋转和自动扫描、镜头的变倍变焦、快球预置位的设置和启动、快球巡航轨迹的设定和启动;
组内轮巡
在指定的组别内,以固定的画面(1/4/9),按照给定的时间进行轮巡显示。应用场合:组内摄像头比较多的情形。
分组轮巡
在选定的多个组别中,以固定的画面(1/4/9),按照给定的时间进行轮巡显示。应用场合:组内摄像头不多(一般3-4个,最不超过9个),组别数量比较多的情形。
组合轮巡
在选定的多个组别中,并且每个组内的摄像机数量超过9个,以固定的画面(1/4/9),按照给定的时间,不同的策略(组内轮巡优先、组间轮巡优先;显示画面固定、显示画面随实际画面变化)进行轮巡显示。应用场合:组内摄像头很多,组别数量比较多的情形。
分时轮循
各轮循方案可作为单独得计划来执行,即自动轮循计划。一个计划即是一个时间段,例如 9:00到10:00,到9点即可自动触发轮循计划执行,10点则结束轮循。
双向对讲
通过DVR的视频输入通道实现对现场声音和实时监听和视频音频同步录像录音;
通过DVR的双向对讲接口,实现与现场人员的远程双向对讲,并实时录音。
回放功能
首先在回放主界面的左侧列表中选择要查询的通道,再选择点播类型、文件类型、开始时间、结束时间,除了对硬盘录像机以及视频记录设备进行回放,还包括对视频图像的处理:编辑、上传、下载等功能。
字符叠加
可以在监控画面上叠加所属辖区(某区、某学校)、监控点名称、预制点位置、日期时间、录像状态等字符和信息,也可以对某些信息在标题上显示或通过鼠标点击右键获取与该监控图像相关的更详细信息
数字矩阵
支持数字矩阵硬解码和软解码输出到电视墙上显示;
支持多画面同步显示和轮巡显示,支持多个预先定义的轮巡预案;
视频加密
对于个别特殊的监控画面,可以设定保密功能,只有经过特别授权和人员和主管领导才能有权查看实时视频和录像资料或下载录像片断;
报警管理
事件转发:包括对所有的系统事件和设备事件按照路由规则的转发。
其它消息转发:接收其它系统发来的视频请求并响应,实现与其它系统的高效集成,可以接入为后台运行的应用服务软件。通过报警转发服务器实现对技防联网报警、视频移动侦测报警、视频丢失报警、设备状态报警等所有报警进行统一的管理;
可以定义报警源、联动规则,通过报警引擎自动关联实时视频和启动录像,启动现场声、光、门等设备,并将不同的报警信息发送给不同业务主管部门;
流媒体管理
流媒体转发服务器软件实现对数据源申请数据流和多线程网络分发的功能。它的数据源是DVR、DVS、IPCamera、PC-DVR等实时接入设备。流媒体转发服务器用于多用户复用相同现场图像的流媒体转发管理和现场流媒体带宽限制管理,限制管理的策略包括路数、用户优先级和事件优先级等。
网络带宽管理
配置视频转移分发单元的带宽管理组:带宽组的管理是对添加的DVR进行路数或是带宽上进行有效的限制,防止用户连接的带宽超过负荷上限或者用户连接的通道数超过流媒体所能承受的上限。
IP段访问规则配置
IP段网关配置:IP段网关的配置是限制这个视频转移分发单元允许在此IP段内进行转发的功能。设置好后,此流媒体就只能在此网段内进行数据转发,其他网段无效。同时还可以对流媒体的IP段进行查询。
不受限的IP配置:不受限的IP是指在指定的IP段内,都不能受到IP段网关的限制,设置的IP段在该视频转移分发单元都有效。
客户端IP段关联配置:IP段是管理员设置的IP地址范围,判断客户端即用户或者访问者的IP地址是否在管理员指定的IP端内。通过IP段关联,如果访问者在管理员设置的IP段内时,访问者访问前端DVR时,通过流媒体转发出去,如果不是在管理员设置的IP段内,则不能通过流媒体访问前端设备等。
存储管理
用于集中存储环境下按照管理中心软件设定的计划、策略执行高可靠性的图像集中存储、备份、检索和回放管理支持补录,支持报警集中存储和重要事件集中备份管理。网络存储服务器软件通过网络获取系统中所有视频源的信息,存储到大容量的存储设备中。系统可以支持n台计算机组成的分布式集群存储结构。在这些计算机的通讯底层是我们的高性能通讯平台技术。在正常运作的情况下,每一台存储计算机负责存储整个系统中的某些录像信息。首先我们需要定义存储组,每一个存储组有n路图像组成。我们把一个存储组绑定到一台存储服务器。这样全系统的图像将通过不同的存储服务器进行存储。我们采用的模型是前端分布式录像和后端集中录像的综合方法。存储管理服务器管理的对象可以是PC服务器存储设备、DVR设备,也可以是磁盘阵列等。
设备管理
设备统一编码:按照统一的编码规则对设备进行统一编码。
远程设置和批量配置:能够对前端DVR设备、快球摄像机等前端设备的参数进行远程配置,对同一型号和同样参数的设备进行批量设置,大大提高了系统的维护效率;
远程状态巡检:能够对前端设备的工作状态进行定时自动或手动远程巡检,对设备的工作状态进行统计管理,发现异常及时告警,便于值班人员掌握设备的运行情况,发现问题及时处理,防患于未然;支持断线重新连接;
远程控制:能够对前端设备进行远程重启、校时,既可以手动控制,也可以通过计划任务引擎定时自动执行这些控制。
计划任务的自动执行和控制:通过任务和计划引擎,可以自动执行某些特定的操作指令,如对前端设备的定时巡检、对视频传输限定带宽的定时调整、远程重启、远程校时、定时布防撤防等。
设备在线时长、状态检测/统计等:对所有接入的设备进行在线时长记录(统计并了解设备的运行稳定性、可靠性),支持手动/自动状态查询、生成设备统计报告、状态统计报告。
日志管理
系统平台日志主要包括本地日志、远程设备日志、报警日志,功能如下:
能够将系统运行情况和用户的主要操作自动生成日记,方便维护管理和用户行为的事后审计;
所有日记能够导出,具有日记数据保护功能,可以设定禁止修改功能,保证这些数据的真实性。
6、实名制与分账管理系统
6.1系统设计
实名制与分账系统对建筑工地所有工作人员的数据进行采集存储、加工和统计分析,监测数据和视频图像通过有线或无线(3G/4G)方式进行传输到后端平台,实现工地安全与人员管理安全数据化。同时无缝对接政府监管平台,对所有工作人员、施工企业、多级分包企业、各施工进度,考勤与工资分账进行数据化综合管理系统。
6.2系统组成
本系统是由实名制劳务系统、云考勤系统、工资分账系统、总公司/分子公司/项目权限分级管理、劳务动态看板等劳务管理软硬件系统。
6.2.1实名制劳务系统
该系统对劳务工人进行拍照保存工人照片,根据照片获取人脸识别特征码。对工人身份证、银行卡进行拍照扫描,系统会自动获取姓名、性别、名族、身份证号码、地址、出生年月、签发机关、有效期限、银行卡号、开户银行等信息。选填工人的班组、工种、手机号码、日工资等相关信息并提交。
6.2.2系统特点
预防劳务纠纷
该管理系统用最简单的入场流程,确保工人都能纳入到实名制管理体系中,是劳资双方是否有劳务关系的有效证明。人脸识别等先进技术保证了考勤的真实性,有效防止虚假签到。在工资管理中由包工头/项目经理和工人双重确认工作量并签字拍照,电子信息永久保存,保留证据,能够避免劳资双方在工作质量、数量上的异议。发放工资时由工人手写电子收条并拍照,保证工人和公司双方的权利,既能有效减少公司拖欠工人工资的情况,又能防止不法工人恶意讨薪。
该管理系统的分级授权体系,工人考勤信息、记工单和工资发放情况实时上传云端,项目管理人员、企业管理人员均可以及时掌握工人进出场等具体情况,保证现场考勤和工资发放的准确性和真实性。
劳务分包队伍多采用虚报人员数量、伪造考勤报表的手段虚报劳务成本。项目部和公司缺少监控手段,劳务成本的真实数据掌握在包工头、班组长手里。该劳务管理系统可以整体监管虚报人员和虚报考勤,有利于获得真实的劳务成本,形成企业劳务定额的依据。
7、视频监控子系统
7.1系统设计
本方案为满足施工企业对施工现场的安全和管理需求,采用先进的计算机网络通信技术、视频数字压缩处理技术和视频监控技术,加强建筑工地施工现场的安全防护管理,实时监测施工现场安全生产措施的落实情况,对施工操作工作面上的各安全要素等实施有效监控,同时消除施工安全隐患,加强和改善建设工程的安全与质量管理,实现建设工程监管模式的创新,同时加强了建筑工地的治安管理,促进社会的稳定和谐。
采用政府部门、企业、施工现场三级联动架构,有效实现视频数据共享,并提供建筑公司管理系统对接接口,方便进行二次开发。通过企业平台,可以促使企业更好地对工地进行安全质量监管,落实企业责任主体。同时可以方便企业进行自我监管,实时掌握工地现场信息,减少管理成本。
平台体系结构设计从根本上决定了系统所能提供的业务服务的规模和水平。基于事实上的工业标准的J2EE平台和SOA面向服务的架构,是当前几乎所有的企业级业务平台所普遍采用的,被反复证明是目前最强壮、最博大、最高效、最具伸缩性和业务扩展能力的平台架构之一。
软件采用了在J2EE三层体系结构基础上构建的面向业务的四层体系结构,如下图所示:
工地监控系统拓扑图
7.2系统组成
工地监控系统拓扑图
如上图所示,建筑工地视频监控系统架构由三部分组成:前端施工现场、传输网络、监控中心。
1) 工地前端系统
工地前端系统主要负责现场图像采集、录像存储、报警接收和发送、传感器数据采集和网络传输。
前端监控设备主要包括分布安装在各个区域的球型鹰眼全景相机、高清红外星光网络摄像机、网络硬盘录像机,用于对建筑工地的全天候图像监控、数据采集和安全防范,满足对现场监控可视化、报警方式多样化和历史数据可查化的要求。当出现突发事件时,工地现场管理人员可以通过紧急报警按钮向企业领导和上级单位报警,启动应急预案,满足应急指挥协同化的要求。
2) 传输网络
工地和监控中心之间可采用专线和互联网两种方式,专线方式带宽有保证,网络稳定,通过软件预览的实时图像效果清晰,真正做到不仅看得见而且看得清,提示系统价值,但是租用专线价格比较昂贵;采用互联网方式,价格相对便宜,但是由于共享带宽,网络稳定性不如专线,高清摄像机的效果无法发挥到最大值。
工地现场的传输可以采用无线AP传输和有线传输两种方式,无线传输能适应工地现场复杂的环境,这样可以避免因为网线的损坏而不能传输的问题。而有线传输则信号传输比较稳定,但是容易受现场环境限制,比如塔吊的升级会对网线的长度有所要求,这样容易损坏网线。
3) 监控中心
监控中心是本系统的核心所在,是执行日常监控、系统管理、应急指挥的场所。内部署视频监控综合管理平台,包括数据库服务模块、管理服务模块、接入服务模块、报警服务模块、流媒体服务模块、存储管理服务模块、Web服务模块等等,它们共同形成数据运算处理中心,完成各种数据信息的交互,集管理、交换、处理、存储和转发于一体,是视频监控系统能稳定、可靠、安全运行的先决条件。支持随时抽查全部视频监控资源,接收报警信息,查阅各类统计数据,实现管理的高度集中化,做到管控一体集中处理。
平台支持分布式部署,当系统容量较大时,能够有效降低局部服务器性能和网络带宽压力,提升系统的稳定性。
7.3系统特点
工地现场无线传输
工地现场使用3G或4G进行无线传输,充足的带宽保证了图像预览的流畅,不用布线,无需担心传统工地监控线材损坏反复修复的问题,而且节省了大量的电源和信号线,还有设备都可以反复利用,比如这个工地竣工后可以拆下来换到其他工地继续使用,不用增加任何成本。
高清监控,细节更完美
现有的视频监控系统,主要功能是记录事件的经过,在更多关键细节上做的还不够。随着视频监控技术的高速发展,用户对于视频监控产品的要求也在不断提高,“让我们看得更清楚”是许多用户提出的一个非常迫切的需求。
高清视频监控相比标清视频监控具有明显的技术和应用优势:
图像清晰度更高,在一些重要监控点,应采用高清摄像机可以获取高清晰度的监控画面,能更清楚地呈现现场施工情况。
高清监控技术的采用,使场景覆盖范围更广,减少单位面积监控点的数量,可以提高监控效能,减少设备投资。
使细节更清晰,大大提高智能视频分析的精度,有利于图像识别和智能视频分析的应用。
随着建筑工地视频监控系统的推广,比较高清监控和标清监控后,用户对高清监控提出了迫切的需求。网络摄像机的使用可以大大提升综合监控系统的应用价值。
7.4全景监控,感观舒适
一体化碗型全景摄像机或球型全景摄像机以单摄像机实现360°全景监控,同时可提供多个高清无畸变局部图像,有效的解决了传统监控方案中存在的问题和弊端
8塔机升降机管理系统
8.1系统设计
在塔式起重机及升降机安全监控管理系统中,通过高精度传感器采集塔机的风速、载荷、回转、幅度和高度信息,控制器根据实时采集的信息做出安全报警和规避危险的措施,同时把相关的安全信息发送给服务器,塔机的监管部门可通过客户端查看到网络中每个塔机的运行情况。
在群塔的解决方案中,塔机与塔机之间采用WSN进行实时通信,从而在单塔的解决方案的基础上,能够得到塔机之间的位置信息,解决群塔间相互碰撞的问题。
8.2系统组成
塔式起重机安全监控管理系统,基于传感器技术、嵌入式技术、数据采集技术、数据融合处理、无线传感网络与远程数据通信技术,高效率地完整实现建筑塔机单机运行和群塔干涉作业防碰撞的实时监控与声光预警报警功能,并在报警的同时自动中止塔机危险动作。
实现了开放式的实时监控,在对塔机实现现场安全监控、运行记录和声光报警的同时,通过远程高速无线数据传输,将塔机运行工况安全数据和预警报警信息实时发送到GIS可视化监控平台,并能在报警时自动触发手机短信向相关人员报警,从而实现实时动态的远程监控、远程报警和远程告知,使得塔机安全监控成为开放的实时动态监控。
从技术手段上保障了对塔机使用过程和行为的及时监管,切实防范、管控设备运行过程中的危险因素和安全隐患,有效地防范和减少了塔机安全生产事故发生。
避免误操作和超载
此系统可实时向操作者显示塔机当前的工作参数,如起重量、幅度、力矩等,改变了以往靠操作者估计的经验操作。在达到额定载荷的90%时,本系统会发出报警,提醒操作者注意,超过额定载荷时,系统会自动切断工作电源,强迫终止违规操作。
为机械设备维护人员提供科学依据
机械设备维护人员可实时掌握塔机的工作状态,根据本系统的统计数据,预先知道零部件的使用寿命情况,使机械修理具有针对性,改变只有零部件损坏了才去修理的被动局面,从根本上减少杜绝设备隐患。
为管理者提供有效的科学管理手段
本系统对每一台塔机的工作过程进行全程记录,管理者可实时调取信息,实现信息化管理,使管理多台塔机变得轻松自如,为管理部门评价操作者的技能、工作效率、有无违章劣迹等提供有效数据,使监督工作落到实处。
为事故处理提供有效证据
该系统具有超大容量的参数记录功能,连续记录每一个工作循环的全部参数并存储,可存储塔机30万次工作循环的记录(相当于塔机使用5年的工作时间),且存储记录只读文件,不会被随意更改。安全管理人员只要通过查阅“黑匣子”的历史记录,即可全面了解到每一台塔机的使用状况。
9、环境监测系统
9.1系统设计
工地环境监测系统对建筑工地固定监测点的扬尘、噪声、气象参数等环境监测数据的采集、存储、加工和统计分析,监测数据和视频图像通过有线或无线(3G/4G)方式进行传输到后端平台。该系统能够帮助监督部门及时准确的掌握建筑工地的环境质量状况和工程施工过程对环境的影响程度。满足建筑施工行业环保统计的要求,为建筑施工行业的污染控制、污染治理、生态保护提供环境信息支持和管理决策依据。
图3. 系统拓扑图
图4. 系统设备组成
图5. 系统框架设计图
9.2系统组成
本系统是由噪声实时监控系统、扬尘实时监控系统、视频叠加系统、录音采集系统、报警及控制系统、数据采集/传输/处理系统、信息监控平台和客户终端等部分组成的集数据采集、信号传输、后台数据处理、终端数据呈现等功能为一体的城市环境监测系统。
a. 噪声实时监控系统:
我司具有自主生产和校准单位,具备噪声监测仪计量器具生产许可证,提供全天候户外传声器单元,对传感器的户外监测安全和数据准确性提供可靠保障;
b. 扬尘实时监控系统:
对扬尘进行连续自动监测,扬尘每分钟采集一次数据,并实时上传至服务器供后台程序统计和分析。扬尘监测包括PM10和PM2.5两个参数,并同时实时上传个数据中心和监控平台;
c. 视频叠加系统:
测量的噪声值、扬尘值可直接叠加到实时视频监控画面上,让监管人员及时、直观的了解施工现场的扬尘情况。监管人员还可以查阅视频了解污染情况以便采取相应措施,控制现场扬尘排放量和了解排放源;
d. 录音采集系统:
对现场产生的噪声大小进行监测和判断,当噪声超标达到预设超标标准,则对现场噪声进行录音存档工作;
e. 报警及控制系统:
本噪声扬尘监测系统具有噪声、扬尘超标现场输出功能,用这些超标信号可以控制警示设备和治理设备的控制;警示设备如报警灯、治理设备如降尘设备雾炮;
f. 数据采集、传输、处理系统:
i. 采集、存储各种监测数据,并按后台服务器指令定时向后台服务器传输监测数据和设备工作状态。
ii. 对所收取的监测数据进行判别、检查和存储;对采集的监测数据按照统计要求进行统计分析处理。
g. 信息监控平台
提供基于Web的管理系统,在线显示各前端污染源的实时扬尘和气象参数数据,实现对实时监测仪的参数调控,实现对历史监测数据的统计分析(包括不同建筑时期、不同区域、不同工程性质的对比分析),实现在线数据下载、图像查询等功能。并具有污染物超标报警功能,权限管理功能,可向不同层面的管理者展示所需的信息。
9.3客户终端:
客户终端支持采用智能移动平台(如智能手机、平板电脑)、桌面 PC 机、网络电视等各种能接入公网的设备。
9.4系统特点
1)、系统基于B/S架构,适应于多种操作系统下的使用;
2)、采用TCP/IP协议,具有完美兼容性能;
3)测量参数可选:PM2.5/PM10/TSP
4)支持第三方平台提取数据(环保平台、建委平台、城管平台);
5)支持气象参数(温度、湿度、风速、风向、大气压)扩展接入;
6)支持AQI(CO、NO2、SO2、03、TVOC)监测,实现环境全面监控;
7)支持治理设备接入(喷淋、雾炮) ;
8)支持高亮LED屏接入,现场实时查看噪声、PM2.5、PM10、气象等数据;
10、实现方案
10.1应用背景
建筑行业是我国国民经济的重要物质生产部门和支柱产业之一,在改善居住条件、完善基础设施、吸纳劳动力就业、推动经济增长等方面发挥着重要作用。与此同时,建筑业也是一个安全事故多发的高危行业。近年来,在国家、各级地方政府主管部门和行业主体的高度关注和共同努力下,建筑施工安全生产事故逐年下降,质量水平大幅提升,但不可否认,形势依然较为严峻,尤其是随着我国城市化进程的不断推进,建设工程规模也将继续扩大,建筑施工质量安全仍不可掉以轻心。如何加强施工现场安全管理、降低事故发生频率、杜绝各种违规操作和不文明施工、提高建筑工程质量,仍将是摆在各级政府部门、业界人士和广大学者面前的一项重要研究课题。
住建部2003年11月发布的《2003-2008年全国建筑业信息化发展规划纲要》中指出建筑业企业的信息化要重点发展基于互联网的协同建造应用系统和建筑企业信息化的关键技术,推动标准化建设,提高建筑业主管部门的管理、决策和服务水平,实现建筑业信息化建设跨越式发展。
2010年,国务院下发《国务院关于进一步加强企业安全生产工作通知》23号文件,同年质监总局下发164号文件,要求在建筑起重设备上必须加装安全监控管理系统。
2014年,国家住房和城乡建设部更是提出了加快推进市场监管一体化平台建设的 布署,推进了全国各省市建筑信息监管一体化平台建设的进程。真正实现“数据一个库、监管一张网、管理一条线”
2015年11月《全国安全生产监督监察系统推进安全生产监督检查随即抽查工作实施方案》,强调建筑行业安全监管系统建设的全面覆盖工作给出指导意见。
10.2业务现状
随着我国城市化的快速发展,政府越来越重视民生,对建设工程的质量、安全、文明施工的监管提出了更高的要求。近年来各级政府纷纷发文要求进一步加强建筑施工领域企业安全生产工作,根据国务院《关于进一步加强企业安全生产工作的通知》、福建省住建厅《关于进一步加强建筑施工领域企业安全生产工作的实施意见》等文件精神,工地新安装塔吊监控、新开工项目应安装施工现场在线监控系统、完善安全生产动态监控及预警预报体系等是其中重点。
10.3需求分析
针对目前安全监管和防范手段相对落后,全国建筑施工企业信息化水平仍较低,信息化尚未深度融入安全生产核心业务的现状,利用信息化对建筑施工安全生产进行“智能化”监管。提升政府的监管和服务能力,更好的为企业提供服务。
10.4业务需求
通过工地管理可视化系统,进一步落实企业安全监管责任,提高政府、企业对工程现场的远程管理水平,加快企业对工程现场安全隐患处理的速度。政府通过出台相应法规文件推动企业完善物联网建设,并通过本系统进一步提高安全监管水平。通过政府统筹规划,协调各业务管理部门,围绕安全监管制度为核心,以物联网技术为技术手段,将科技技术力量与安全监管制度紧密集合,成立综合性省-地市级应急管理机构,实现体制创新,能够统一处置生产安全领域的各类事件。
企业单位业务需求:
1) 远程对分散的建筑工地进行统一管理,避免使用人力频繁的去现场监管、检查,减少工地人员管理成本,提高工作效率。
2) 通过视频监控系统及时了解工地现场施工实时情况,施工动态和进度,防范措施是否到位,特别是对于场面比较大的工地,对于重点项目企业领导也需要远程监管。
3) 出现异常状况和突发事件时,可以及时报警,提醒管理人员及时处理;
4) 对塔式起重机安全监管上存在技术不足,普遍存在的超载和违章作业等现象,企业对租赁的塔式起重机信息如塔式起重机使用年限、维修状况等了解缺乏;地面的风速与高处的差别很大,很难判断塔吊的合理使用时机。
5) 监管建筑工地现场的建筑材料和建筑设备的财产安全,避免物品的丢失或失窃给企业造成损失;
6) 将施工实况展现于客户面前,向客户展现工地的建设规划和进度,达到一个宣传效果,也使得销售计划能够合理制定;
11、系统需求
1) 通过该系统能够实现工地现场的实时监控、数据回传、远程应急指挥等功能。
2) 通过该系统实现对塔式起重机等设备的状态监测和监督管理等功能。
11.1总体目标
通过本项目建设,进一步落实企业安全监管责任,提高企业对工程现场的远程管理水平,加快企业对工程现场安全隐患处理的速度。政府通过出台相应法规文件推动企业完善物联网络建设,并通过本项目进一步提高安全监管水平。
12、 劳务实名制和工资分账制实现
12.1平台门户
通知公告
(1) 政策法规
展示关于开展和实施建筑实名制与分账制的最新政策信息。
(2) 咨询建议
展示关于“实名制与分账制”各方的建议以及对接问题反馈问答等。
新闻中心
展示关于“实名制与分账制”的本地和各地的相关新闻动态。
下载中心
提供下载有关平台对接,政府实施策略新规等的各项文件附件下载。(包括标准表单、合同、备案文件等)。
帮助指引
“实名制与分账制”实施开展流程介绍和指引。
(1) 实名制与分账制工作对接指引
(2) 平台操作指引
本平台相关操作指南。
(3) 工资专户备案指引
工资专户开户、备案使用说明及指引。
实名制与分账制实施数据统计
已实施对接的相关企业、项目、劳工等各项人员管理数据、考勤数据、工资分账数据统计展示。
实名分账监管通报
实施“实名制与分账制”以来产生的不合规操作、不合格项目及单位等的线上通报。
12.2项目管理端
1 注册/登录
(1) 注册
由单位项目填写相关项目工程信息(名称、地区、总投资、监管单位、建设单位、施工单位、承包/总承包、负责人等),进行项目账号申请,由相关监管单位审核项目信息通过后分配项目登陆账号。
(2) 登录
项目相关负责人使用已过审项目账号+预设密码登录平台。
(3) 找回密码
通过预留手机验证码、项目账号重置密码。
个人中心
(1) 系统设置
系统消息、意见反馈、重置密码等。
(2) 退出登录
退出登录。
项目首页统计
(1) 通知公告
相关通知。
(2) 数据统计展示
人员统计、人员成分分布、人员进出场数据、薪资产生及发放动态、不合规预警信息等。
项目信息
(1) 项目备案信息
项目基本信息以及平台备案管理(备案变更申请)等。
(2) 项目现场信息
项目单位、人员、班组、工种现场概况。
人员管理
(1) 管理人员信息
管理维护查询项目部管理人员(项目经理、安全员等)实名制信息(包含人员岗位、所属单位、人员类型、姓名、联系方式、身份证(扫描件、号码及电子照),考勤头像,籍贯,资质等信息。)。
(2) 劳务工人信息
管理维护查询项目劳务工人实名制信息(包含人员工种、所属单位、人员表类型、姓名、联系方式、班组、身份证(扫描件、号码及电子照),考勤头像,籍贯,工资待遇,劳务合同,安全培训,资质等信息。
参建单位管理
管理维护查询项目相关总分包单位(企业)、施工单位、建设单位、监理单位、劳务公司等各类公司企业信息。
考勤管理
1) 实时进出场记录
从考勤信息采集设备(或三方供应商接口)直接获取劳工项目现场的原始进出场记录。
(2) 考勤统计
根据劳工考勤进出场记录统计劳工实际出勤情况及在场工作时长,累计工班。
工资管理
(1) 工资专户管理
项目开通工资专户后在本模块进行专户备案,开通直连银行系统。提供专户余额,资金流转记录等查询。
(2) 工资单管理
分为已生成工资单和已审核工资单。按月根据劳务工考勤状况自动统计劳务工资生成工资单,企业/项目劳资专员进行核准后生成已审核的有效的工资单。
(3) 银行发放流水
依据已审核工资单通过银行系统直接从专户中扣取发放生成多笔发放流水(务工姓名、身份证、联系方式,银行卡号,发放金额等),支持多维度流水查询。
14.7.2.1 设备管理
项目使用的考勤、实名制录入相关采集设备(考勤机、读卡器等)使用状态管理以及来自三方(供应商)的设备管理。
12.3监管单位管理端
2 注册/登录
(1) 注册
由各监管单位(省、市、区及住建局等)填写相关监管单位认证信息,进行监管账号申请,由相关管理员审核通过后分配监管账号。
(2) 登录
各级监管负责人使用已过审监管账号+预设密码登录平台。
(3) 找回密码
通过预留手机验证码、项目账号重置密码。
个人中心
(1) 系统设置
系统消息、意见反馈、重置密码等。
(2) 退出登录
退出登录。
数据统计分析
监管范围项目实名制情况统计、人员实名信息采集情况统计、人员考勤状况统计、工资专户开设及备案情况、薪资产生及发放情况、不合规预警信息等。
项目管理
已总包项目包含分包项目的分级展示辖区分管项目列表,支持多维度项目查询(区域、类型、投资、总分包、施工单位、建设单位、项目负责人等),可通过列表进入单个项目详细信息查看项目端所有信息。。
企业管理
(1) 诚信管理
连接企业数据库可查询累计项目建设单位企业、施工企业历忘诚信信息(工资拖欠,诚信报告等)。
(2) 企业信息
连接企业数据库多维度查询各级单位基本信息、历史及当前承包项目信息。
项目人员管理
(1) 项目负责人管理
管理查询辖区项目部负责人平台预留信息(包含参与项目、人员岗位、所属单位、人员类型、姓名、联系方式、身份证(扫描件、号码及电子照),考勤头像,籍贯,资质等信息。),可查登录频率、操作考核等。支持维度管理查询。
(2) 劳资专员管理
管理查询辖区项目部劳资专员预留信息(包含参与项目、人员岗位、所属单位、人员类型、姓名、联系方式、身份证(扫描件、号码及电子照),考勤头像,籍贯,资质等信息。),可查登录频率、操作考核等,违规操作预警标红。可以对劳资专管员考核,连续5天未登录,进行预警。
(3) 项目管理人员
管理查询辖区项目部管理人员实名制信息(包含参与项目、人员岗位、所属单位、人员类型、姓名、联系方式、身份证(扫描件、号码及电子照),考勤头像,籍贯,资质等信息。),支持维度管理查询。
(4) 务工花名册
管理查询辖区项目劳务工人实名制信息(包含参与项目、人员工种、所属单位、人员表类型、姓名、联系方式、班组、身份证(扫描件、号码及电子照),考勤头像,籍贯,工资待遇,劳务合同,安全培训,资质等信息。)支持维度管理查询。
项目分账管理
(1) 工资专户管理
管理查询辖区项目工资专户开设情况,未开设专户项目(违规开设专户项目、开设异常)预警标红。
(2) 工资发放管理
管理查询辖区项目工资分账情况,可查选取项目银行发放流水,工资产生及专户余额状况等,发放异常预警标红。
监管预警
(1) 实名信息采集预警
务工实名制采集信息违规(人员信息不存在、公安备案、超龄、严重不符等)情况标红预警提示。
(2) 项目异常出勤预警
统计项目实际人数和出勤人数与预设指标不符,发生预警。
(3) 工资发放预警
工资单产生延迟、核准延迟、发放延迟、核准工资与出勤统计工资严重不符、专户余额不足等,发生预警。
(4) 逾期预警
银行保函等即将逾期,发生预警。
12.4系统管理后台
3 权限管理
(1) 角色管理
后台管理者权限管理。
(2) 新增账号
新增管理员账号。
(3) 分配权限
为管理员子账号分配权限。
(4) 分配角色
分配角色信息。
(5) 修改账号
修改账号内容,密码重置。
基础数据管理
(1) 系统配置
配置系统参数,数据字典(区域、项目类型、单位类型、人员类别、务工工种等)。
内容管理
(1) 门户通知公告
添加、删除、修改平台门户通知公告。
(2) 门户新闻中心
添加、删除、修改平台门户新闻中心。
(3) 下载文件管理
添加、删除、修改平台门户下载中心文件。
(4) 操作指引编辑
添加、删除、修改平台门户相关指引文档编写。
(5) 门户违规通报
添加、删除、修改平台门户违规项目通报信息。
推送管理
(1) 推送模板
推送模板设置,可对模板增删改。
(2) 消息列表
历史推送消息列表。
(3) 新增消息
新增推送消息内容。
(4) 项目端用户
项目端用户消息推送。
(5) 监管端用户
监管端用户消息推送。
(6) 定时推送
根据设定的时间进行推送。
(7) 规则设置
设置消息推送范围。
用户管理
(1) 项目端用户
根据项目名称、手机号、账号等信息进行查询。
(2) 监管端用户
根据单位名称、手机号、账号等信息进行查询。
日志管理
用户操作使用痕迹、系统异常处理信息等。
功能管理
按角色分配系统功能模块,设置功能开放状态及开放权限范围等。
12.4大数据综合分析展示平台
本模块为经过大数据分析产生的结果,通过可视图形化展示,为监管部门决策提供参考和依据。
以下统计分析需求,已在平台门户、项目管理端、监管单位管理端等系统中完全实现。
1. 劳务人员分类统计
2. 接入项目类型统计
3. 区域网格化项目数统计
4. 监管预警
5. 累计发放工资统计
6. 在场人员统计
7. 考勤统计
8. 务工人员工资统计
12.5服务接口系统(包含系统所有功能的第三方服务调用)
本模块负责与外部系统对接,以及为第三方劳务实名制管理系统提供标准API,涉及的对接如下:
1. 第三方实名制软件系统接口
2. 银行农民工专用账户接口
12.6行业实名制系统接口与第三方实名制系统集成方案
注册工程信息
各建设项目的管理人员将项目工程信息在实名平台中进行注册。项目管理人员提交项目工程申请表到实名分账平台“账号注册”,并在帐号申请通过后,登录系统创建参建单位。项目工程信息注册申请表见平台“账号注册”页面当中的附表下载。
完善单位信息
各项目上的管理人员登录实名分账平台添加参建单位到项目下。
获取工种、人员类别等数据字典信息
第三方实名制系统通过集成接口获得工种、人员类别等数据字典信息,用于上报人员实名制信息。
14.7.7.1 上报人员实名制信息
第三方实名制系统通过集成接口将本系统中的人员实名制信息上报到实名分账平台中。上报的实名制信息包括:项目编号、身份证号码、身份证照片、员工姓名、手机号、身份证地址、民族、通行时段、现场采集人脸照片、所属单位、班组名称、人员类别、人员类型、工种名称、签发机关、有效期限、开户银行、银行账户等。
上传考勤信息
第三方实名制系统通过集成接口将本系统中的考勤信息上报到实名分账平台中,采用实时上报的方式。上传的考勤信息包括:项目编号、门禁设备号、人员身份证号、人员姓名、通行方向、通行方式以及现场采集的人脸照片等。
上传安全教育培训记录
第三方实名制系统通过集成接口将本系统中的安全教育培训记录上报到实名分账平台中,可采用定期(间隔不超过24小时)上报方式。上传的安全教育培训记录信息包括:项目编号、人员身份证号、培训课程、培训机构、培训老师、培训内容、培训课时、培训地址以及培训的现场照片等。
上传工资发放记录
第三方实名制系统通过集成接口将本系统中的工资发放记录上报到实名分账平台中,每月上报一次。上传的工资发放记录包括:项目编号、发放单位、人员身份证号、工资发放年份、工资发放月份、应发金额、实发金额、发放时间、开户行、银行账号等。
人员离场
第三方实名制系统通过集成接口将本系统中的人员离场信息上传到实名分账平台中。离场信息包括:项目编号、离场人员身份
13视频监控子系统实现
13.1系统组成
工地监控系统拓扑图
如上图所示,建筑工地视频监控系统架构由三部分组成:前端施工现场、传输网络、监控中心。
工地前端系统
工地前端系统主要负责现场图像采集、录像存储、报警接收和发送、传感器数据采集和网络传输。
前端监控设备主要包括分布安装在各个区域的球型鹰眼全景相机、高清红外星光网络摄像机、网络硬盘录像机,用于对建筑工地的全天候图像监控、数据采集和安全防范,满足对现场监控可视化、报警方式多样化和历史数据可查化的要求。当出现突发事件时,工地现场管理人员可以通过紧急报警按钮向企业领导和上级单位报警,启动应急预案,满足应急指挥协同化的要求。
传输网络
工地和监控中心之间可采用专线和互联网两种方式,专线方式带宽有保证,网络稳定,通过软件预览的实时图像效果清晰,真正做到不仅看得见而且看得清,提示系统价值,但是租用专线价格比较昂贵;采用互联网方式,价格相对便宜,但是由于共享带宽,网络稳定性不如专线,高清摄像机的效果无法发挥到最大值。
工地现场的传输可以采用无线AP传输和有线传输两种方式,无线传输能适应工地现场复杂的环境,这样可以避免因为网线的损坏而不能传输的问题。而有线传输则信号传输比较稳定,但是容易受现场环境限制,比如塔吊的升级会对网线的长度有所要求,这样容易损坏网线。
监控中心
监控中心是本系统的核心所在,是执行日常监控、系统管理、应急指挥的场所。内部署视频监控综合管理平台,包括数据库服务模块、管理服务模块、接入服务模块、报警服务模块、流媒体服务模块、存储管理服务模块、Web服务模块等等,它们共同形成数据运算处理中心,完成各种数据信息的交互,集管理、交换、处理、存储和转发于一体,是视频监控系统能稳定、可靠、安全运行的先决条件。支持随时抽查全部视频监控资源,接收报警信息,查阅各类统计数据,实现管理的高度集中化,做到管控一体集中处理。
平台支持分布式部署,当系统容量较大时,能够有效降低局部服务器性能和网络带宽压力,提升系统的稳定性。
前端部署
前端摄像机是整个安全防范系统的原始信号源,主要负责各个监控点现场视频信号的采集,并将其传输给视频处理设备。监控前端的设计将结合实际监控需要选择合适的产品和技术方法,保障视频监控的效果。
作为工地监控系统的视频源头,摄像机对整套监控系统起着至关重要的作用。对摄像机的基本要求是:防尘、防水、图像清晰真实、安装调试简便。
1、图像真实清晰——摄像机种类很多,其本源是内部核心部件“图像传感器+数字处理芯片”,针对不同的行业有完全不同的优化方案。图像清晰度主要取决于图像传感器线数,线数越高,图像解析力越高,能获取更多的图像细节。此外镜头倍数也将影响用户捕获图像的景深,广角取景能获取全景概况,长焦取景能获取人脸面部特征,因此,用户对图像要求与使用场景密切相关。当然,在特殊场景下还需要特殊功能进行匹配,比如:超低照度、逆光等等。
2、安装调试简便——摄像机多安装于难以摘取的位置,因此使用过程中的再度调试是较麻烦的,增加维护成本。摄像机应该提供OSD操作菜单供用户远程调试及参数修改。
工地现场监控缩略图如下图所示:
视频监控系统设施基本配置如下表:
序号 | 覆盖范围 | 选用设备类型 | 实现目的 |
1 | 工地出入口 | 高清枪式摄像机和人脸抓拍机 | 监控进出人员,能看清进出物品细节。人员通道设置人脸抓拍机 |
2 | 建筑材料堆放处 | 高清枪式摄像机 | 监控建筑材料所在区域,防止材料被盗 |
3 | 材料加工区 | 高清枪式摄像机 | 监控工作人员,能看清是否规范作业 |
4 | 塔吊上方 | 高清网络球机 | 监控塔吊作业层情况,监控整个工地情况。 |
5 | 围墙周界及内部区域 | 高清网络球机 | 监控围墙周界及内部区域巡视 |
6 | 制高点(如塔吊上) | 碗型鹰眼 | 360度全景画面,多方向、多角度观察画面 |
7 | 制高点(如塔吊上) | 热成像测温摄像机 | 对整个工地进行实时全天候监控及防火监控 |
视频监控点位配置表
点位设计说明:
工地出入口摄像机
工地是人员出入的场所,需在每个门口设置监控点,实时监控进出人员和货物,安装摄像机时需考虑夜晚的光线很差,并且要求每监控点要看清楚进出人员的样貌等。本系统设计固定红外枪形高清摄像机,实时记录出入人员信息。红外摄像机负责24小时监控整个场景。人员通道配置人脸抓拍机,对进出人员进行人脸抓拍。
建筑材料堆放处监控摄像机
建筑材料堆一般零散放置很多材料,经常发生被偷盗现象,我们设计在材料堆放置红外高清筒型摄像机,24小时监控材料的取用与还回,避免偷盗事件发生,和当发生偷盗行为时高清摄像机清晰的画面为破案提供证据,保证企业利益。
材料加工区监控摄像机
目前工地大部分采用自行加工的方式来加工钢筋,所以对于材料的切割机操作区就需要我们专门的监控设施来监控施工期间的相关操作人员是否按照相关规定进行规范操作。
塔吊上方智能球机
塔吊是整个工地的制高点,可以俯瞰整个工地现场的作业情况,我们设计使用我们的高清网络球机,管理者足不出户,只要在办公室内轻轻摇动摇杆,即可控制球机转动到任何一个位置,通过变焦变倍即可看清塔吊操作台的作业情况,也可以看清远处楼层和地面的详细作业情况,大大降低了工程管理得难度,也节约了成本。
围墙位置智能球机
在工地的四面围墙上,根据约每50米的间隔,布设一台高清网络球机,该网络球机,在建设初期可对工地内的开工情况进行实时巡视;在建设中后期,主体建筑建起后,兼做转为周界监控和周界报警防范使用,对可疑人员翻墙或跨区域会产生报警,并及时在平台端弹出相应报警画面,保证可疑人员入侵和工地安全。
热成像测温摄像机
在工地制高点(塔吊)上设置热成像测温型摄像机,对工地全景进行实时监控。对温度异常进行实时报警。同时,热成像摄像机在野外可以作为全景区域的监控,对区域内的人员进行监控。
前端配套
监控点配套
(1)安装支架
室内摄像机的安装固定,根据摄像机型号和现场情况可采用壁装、吊装及角装等多种形式的安装支架,安装高度应不低于2.5m。
安装在室外的摄像机,当可借助建筑物附着安装时,选用相应的安装支架安装;若无合适的建筑物供附着安装,则需要选用视频监控专用立杆,安装高度应不低于3.5m。
(2)室外端接箱
室外摄像机的供电、信号等需要在室外进行汇集,需用专用的防水箱进行端接。端接箱内部安装架的设计充分考虑设备的安装位置,同时具有防雨、防尘、防高温、防盗等功能。不便于在立杆上部安装设备箱的,在地面设置设备机柜,其设计按照相关的规范标准执行,同时应具有防尘、防雨、防破坏等功能。
接地及供电
对前端供电和控制部分,需要采取有效的避雷接地措施,充分保障前端的稳定性和可靠性。
前端监控的防雷接地主要从以下三个方面进行:
1、直击雷防护
在直击雷非防护区的每个视频监控点均配置预放电避雷针,安装于监控点立杆顶部。提前预放电避雷针利用雷云电场周围电场强度向针尖发射高压脉冲特性,提前一定的时间引导雷电放电,不至于使局部雷云电荷积累形成过大的雷击强度,降低监控点雷击接闪强度和电子设备雷击电磁脉冲强度,提高了室外监控点的保护裕度。
2、供电设施的雷击电磁脉冲防护
电源防雷系统主要是防止雷电波通过电源对前端设备造成危害。为避免高电压经过避雷器对地泄放后的残压或因更大的雷电流在击毁避雷器后继续毁坏后续设备,以及防止线缆遭受二次感应,本系统对前端室外防水箱220V电源进线以及室外防水箱到摄像机的低压电源线路进行避雷接地。220V电源进线避雷标称放电电流不小于10KV,接地线缆建议不小于6mm2。
3、均压等电位连接技术
等电位连接是将正常不带电(或不带信息)的、未接地或未良好接地的设备金属外壳、电缆的金属外皮、金属构架、金属管线与接地系统作电气连接,防止在这此物件上由于感应雷电高压或接地装置上雷电入地高电位的传递造成对设备内部绝缘、电缆芯线的反击。监控点设备(含电源避雷器、控制信号避雷器)宜采用单点接地方式实现等电位连接,独立接地电阻小于10Ω。
4、系统供电
系统设备建议采用UPS供电,电源质量建议满足下列要求:
稳态电压偏移不大于±2%;
稳态频率偏移不大于±0.2Hz;
电压波形畸变率不大于5%。
13.2系统特点
工地现场无线传输
工地现场使用3G或4G进行无线传输,充足的带宽保证了图像预览的流畅,不用布线,无需担心传统工地监控线材损坏反复修复的问题,而且节省了大量的电源和信号线,还有设备都可以反复利用,比如这个工地竣工后可以拆下来换到其他工地继续使用,不用增加任何成本。
高清监控,细节更完美
现有的视频监控系统,主要功能是记录事件的经过,在更多关键细节上做的还不够。随着视频监控技术的高速发展,用户对于视频监控产品的要求也在不断提高,“让我们看得更清楚”是许多用户提出的一个非常迫切的需求。
高清视频监控相比标清视频监控具有明显的技术和应用优势:
图像清晰度更高,在一些重要监控点,应采用高清摄像机可以获取高清晰度的监控画面,能更清楚地呈现现场施工情况。
高清监控技术的采用,使场景覆盖范围更广,减少单位面积监控点的数量,可以提高监控效能,减少设备投资。
使细节更清晰,大大提高智能视频分析的精度,有利于图像识别和智能视频分析的应用。
随着建筑工地视频监控系统的推广,比较高清监控和标清监控后,用户对高清监控提出了迫切的需求。网络摄像机的使用可以大大提升综合监控系统的应用价值。
全景监控,感观舒适、操作方便
一体化碗型全景摄像机或球型全景摄像机以单摄像机实现360°全景监控,同时可提供多个高清无畸变局部图像,有效的解决了传统监控方案中存在的问题和弊端。
14、塔机升降机安全管理系统实现
14.1系统组成
塔式起重机安全监控管理系统,基于传感器技术、嵌入式技术、数据采集技术、数据融合处理、无线传感网络与远程数据通信技术,高效率地完整实现建筑塔机单机运行和群塔干涉作业防碰撞的实时监控与声光预警报警功能,并在报警的同时自动中止塔机危险动作。
实现了开放式的实时监控,在对塔机实现现场安全监控、运行记录和声光报警的同时,通过远程高速无线数据传输,将塔机运行工况安全数据和预警报警信息实时发送到GIS可视化监控平台,并能在报警时自动触发手机短信向相关人员报警,从而实现实时动态的远程监控、远程报警和远程告知,使得塔机安全监控成为开放的实时动态监控。
从技术手段上保障了对塔机使用过程和行为的及时监管,切实防范、管控设备运行过程中的危险因素和安全隐患,有效地防范和减少了塔机安全生产事故发生。
14.2功能介绍
前置系统主要功能
向操作者显示塔机当前的工作参数,即:载重、幅度、力矩、起升高度和回转角度。
在达到额定载荷的90%时,系统发出声光报警提醒操作者注意。
当塔机在超风速条件下作业时,发出声光报警。
当塔机运行靠近高压线或建筑物等禁行区时,发出声光报警。
当多台塔机同时作业,塔机有发生碰撞可能时,发出报警并阻止向危险方向运动。
参数记录:可记录16000个工作循环数据,可下载后保存、查看,方便统计管理。
系统可以显示所管理塔机的分布及相关基本信息。
显示塔机开关机时间。
实时显示塔机载荷、幅度、回转角度、起升高度、起升速度等信息。
| 塔机运行数据采集 通过传感器实时采集吊重、变幅、高度、回转转角、环境风速等多项安全作业工况指标数据。 |
| 实时显示 通过显示屏幕以图形数值实时显示当前工作参数和报警信息,使司机直观了解塔机工作状态,正确操作. |
| 单机运行状态监控 监控单台塔机的运行安全指标,包括吊重、起重力矩、变幅、高度、工作回转角及作业高度风速。 |
| 单机防碰撞监控 监控单塔与建筑物的干涉防碰撞、禁行区域、塔机自身各种限位,在临近额定限值时发出声光预警及报警。 |
| 群塔防碰撞 监控群塔实时干涉作业的防碰撞,直观全面的掌握周边塔机与自身当前干涉情况。 |
系统功能列表
14.3传感器介绍
传感器总共有5类传感器,分别是:测重传感器、风速传感器、回转传感器、幅度传感器和高度传感器。下面是对各个传感器功能的要求,其中量程和精度参照GB 5144-2006。
测重传感器
量程:大于塔式起重机额定起重量的110%。
精度:测量误差不得大于实际值的±5%。
采集频率:每隔100ms采集一次。
安装位置:塔式起重机起升缆绳定滑轮内。
风速传感器
量程:大于塔式起重机工作极限风速。
精度:1m/s。
采集频率:每隔100ms采集一次。
安装位置:塔顶。
回转传感器
量程:0~360°。
精度:±1°。
采集频率:每隔50ms采集一次。
安装位置:回转齿轮上。
幅度传感器
量程:0~100m。
精度:1m。
采集频率:每隔50ms采集一次。
安装位置:变幅机构的齿轮上。
高度传感器
量程:0~200m。
精度:1m。
采集频率:每隔100ms采集一次。
安装位置:起升机构齿轮上。
14.4监控平台主要功能
监控平台的主要目的是实现工地、地州建委二级网络化、信息化远程安全监督与实时管理。
系统可显示所管理塔机的分布及所有基本信息,具体包括:显示塔机开、关机和工作时间、时段。实时显示塔机载荷、幅度、回转角度、起升高度、起升速度等数据、信息。单独显示超载塔机的相关数据。全部数据可以按多种条件分析整理、报表打印。根据用户要求和功能设置,数据可及时上报管理部门。具体细分功能如下图。
14.5系统特点
避免误操作和超载
此系统可实时向操作者显示塔机当前的工作参数,如起重量、幅度、力矩等,改变了以往靠操作者估计的经验操作。在达到额定载荷的90%时,本系统会发出报警,提醒操作者注意,超过额定载荷时,系统会自动切断工作电源,强迫终止违规操作。
为机械设备维护人员提供科学依据
机械设备维护人员可实时掌握塔机的工作状态,根据本系统的统计数据,预先知道零部件的使用寿命情况,使机械修理具有针对性,改变只有零部件损坏了才去修理的被动局面,从根本上减少杜绝设备隐患。
为管理者提供有效的科学管理手段
本系统对每一台塔机的工作过程进行全程记录,管理者可实时调取信息,实现信息化管理,使管理多台塔机变得轻松自如,为管理部门评价操作者的技能、工作效率、有无违章劣迹等提供有效数据,使监督工作落到实处。
为事故处理提供有效证据
该系统具有超大容量的参数记录功能,连续记录每一个工作循环的全部参数并存储,可存储塔机30万次工作循环的记录(相当于塔机使用5年的工作时间),且存储记录只读文件,不会被随意更改。安全管理人员只要通过查阅“黑匣子”的历史记录,即可全面了解到每一台塔机的使用状况。
15、环境监测系统应用
15.1系统组成
系统设备组成
本系统是由噪声实时监控系统、扬尘实时监控系统、视频叠加系统、录音采集系统、报警及控制系统、数据采集/传输/处理系统、信息监控平台和客户终端等部分组成的集数据采集、信号传输、后台数据处理、终端数据呈现等功能为一体的城市环境监测系统。
噪声实时监控系统:
我司具有自主生产和校准单位,具备噪声监测仪计量器具生产许可证,提供全天候户外传声器单元,对传感器的户外监测安全和数据准确性提供可靠保障;
扬尘实时监控系统:
对扬尘进行连续自动监测,扬尘每分钟采集一次数据,并实时上传至服务器供后台程序统计和分析。扬尘监测包括PM10和PM2.5两个参数,并同时实时上传个数据中心和监控平台;
视频叠加系统:
测量的噪声值、扬尘值可直接叠加到实时视频监控画面上,让监管人员及时、直观的了解施工现场的扬尘情况。监管人员还可以查阅视频了解污染情况以便采取相应措施,控制现场扬尘排放量和了解排放源;
录音采集系统:
对现场产生的噪声大小进行监测和判断,当噪声超标达到预设超标标准,则对现场噪声进行录音存档工作;
报警及控制系统:
本噪声扬尘监测系统具有噪声、扬尘超标现场输出功能,用这些超标信号可以控制警示设备和治理设备的控制;警示设备如报警灯、治理设备如降尘设备雾炮;
数据采集、传输、处理系统:采集、存储各种监测数据,并按后台服务器指令定时向后台服务器传输监测数据和设备工作状态。对所收取的监测数据进行判别、检查和存储;对采集的监测数据按照统计要求进行统计分析处理。
信息监控平台
提供基于Web的管理系统,在线显示各前端污染源的实时扬尘和气象参数数据,实现对实时监测仪的参数调控,实现对历史监测数据的统计分析(包括不同建筑时期、不同区域、不同工程性质的对比分析),实现在线数据下载、图像查询等功能。并具有污染物超标报警功能,权限管理功能,可向不同层面的管理者展示所需的信息。
客户终端:
客户终端支持采用智能移动平台(如智能手机、平板电脑)、桌面 PC 机、网络电视等各种能接入公网的设备。
15.2系统特点
1)、系统基于B/S架构,适应于多种操作系统下的使用;
2)、采用TCP/IP协议,具有完美兼容性能;
3)测量参数可选:PM2.5/PM10/TSP
4)支持第三方平台提取数据(环保平台、建委平台、城管平台);
5)支持气象参数(温度、湿度、风速、风向、大气压)扩展接入;
6)支持AQI(CO、NO2、SO2、03、TVOC)监测,实现环境全面监控;
7)支持治理设备接入(喷淋、雾炮) ;
16、服务的保障机制
项目成功的根本标志是客户满意,它贯穿软件项目的售前、售中和售后全过程。我们认为客户满意是一个实在的可以度量的目标,确保软件项目达到客户满意,尤其确保软件项目交付后长期的售后服务过程中的客户满意,使售后服务与项目承诺不脱节,必须有三个基础环节作为组织级支撑和保障,即组织级基础设施的保证;规范化的过程流程的保证和具体项目实施过程中监控与反馈机制(工具)的保证。
质量管理体系在软件项目生存周期内作用于三个基础环节,管理控制每一个项目作用域内的相关活动。使软件项目的售后服务受控于质量管理体系。
17、系统界面参考
数据综合展示大屏
平台门户登陆
平台操作指引
项目管理端
劳工信息列表

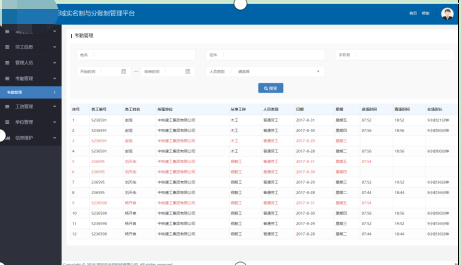

考勤管理
工资管理
参建单位管理
监管单位管理端
塔吊监测界面
升降机监测界面
环境监测界面
视频监控界面
用电监测界面
