一、产品简介:
卸料平台是施工现场常搭设各种临时性的操作台和操作架,一般用于材料的周转。在材料转运施工过程中,会有很多危险因素,例如超载、倾覆和坠落等安全隐患。故而,在如何保证施工安全的前提下加快材料周转的施工进度,撑握卸料平台实时运行状态,卸料平台监控系统应运而生。
卸料平台监控是通过重量传感器随时监测卸料平台的重量变化、钢架料台倾斜角度的变化,并通过系统设置危险阈值,通过设备传感器与软件系统之间的实时数据传输对异常进行提醒和记录,防止超载、倾翻和进行安全应隐患排查。

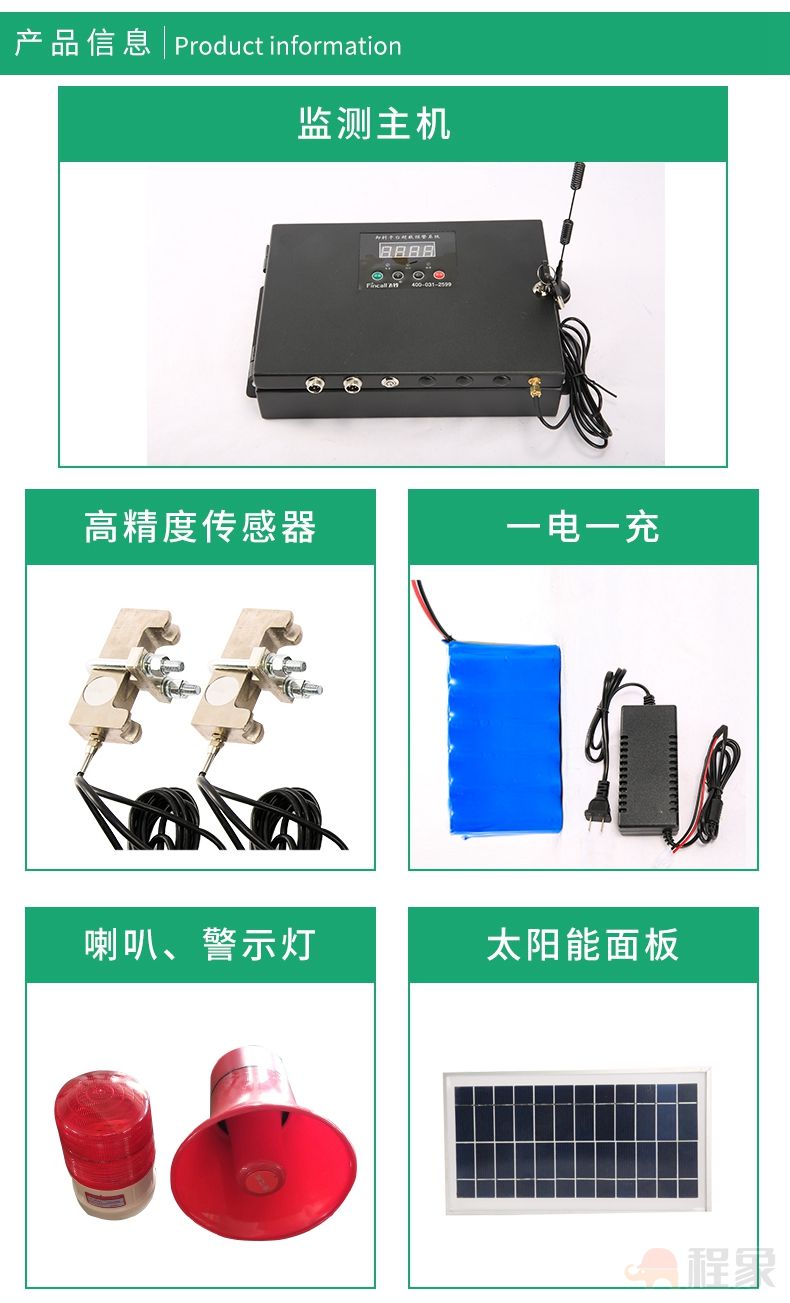

二、产品组成:
1、信号采集系统:检测各传感器信号,同时将数据上传至服务器;
2、显示屏:7寸显示,分辨率800*480;
3、重量传感器:旁压式传感器;
4、倾角传感器(选配):双轴传感器;
5、太阳能充电板(选配):40W电池板,电池16AH;
6、报警器:声光报警,防水120db;
三、产品功能及特点:
1、重量超载报警:计算卸料平台重量,重量超载则进行声光报警;
2、倾斜角度报警:测算现场卸料平台倾斜度,超出倾斜角度进行声光报警;
3、支持太阳能供电:由于卸料平台临时性比较大,经常拆卸更换位置,系统供电线缆位置需要经常改变,造成极大不便,本系统具有太阳能供电接口,支持太阳能供电,整个系统可随卸料平台同时移动;
4、远程调试:可通过平台修改重量曲线及报警阀值;
五、产品技术参数:
配件名称 | 参数名称 | 技术参数 |
主机 | 工作电压 | 220AC±20% |
工作功率 | ≤20W | |
联网方式 | 4G | |
安装尺寸 | L35*W19*H7 | |
显示屏 | 工作电压 | DC5V ±20% |
工作功率 | ≤25W | |
显示尺寸 | 7寸 | |
分辨率 | 800*480 | |
安装尺寸 | L24*W18*H4.1 | |
传感器 | 重量传感器(选配) | 量程:2t,分辨率0.01t, |
倾角传感器 | 量程:90度,分辨率0.1° | |
太阳能充电板 | 太阳能充电板 | 40W,电池16AH |
报警单元 | 报警器 | 声光报警,120分贝 |
系统参数 | 工作环境 | 温度:-20~55℃,湿度:10~95%RH |
