一、背景意义

1、汽车吊在工作时，需根据现场实际情况而经常改变工况进行起重作业，如起重量、幅度、行程、风速等，在不同工况参数下所能起吊的最大起重量是相应不同的，因此需要一套装置对以上参数综合监测判断，做出起重机正常工作、满载、超载、高度超上限、高度超下限等工作状态的指示并相应报警、提示、控制，以保证起重机械的正常工作。

2、汽车吊属于一种超大、超高型的特种起重设备，其具有整机体积大，起重吨位多，起升高度高，设备操作复杂，操作难度大，组合工况多等特点，用于满足现场的生产与组装的需要。

3、在实际的生产与吊装的过程中，由于场地环境复杂，所吊物品多种多样，同一施工现场不同的起重机又同时进行着不同工种的作业，而上述汽车吊的特性就决定了汽车吊操作人员必须具备广阔的视野以及对目前设备工作参数的了如指掌，而在汽车吊进行难度最大的大型结构件吊装翻转工作或者进行机械件合拢对位作业的过程中，起重工与操作人员的配合，机械件的快速对接等要求，已经成为该作业时的难题，对汽车吊操作员的操作要求和各类数据监测要求也将进一步提高。否则，吊装作业将耗费大量时间并极易出现吊装事故，危害设备与操作人员和地面人员的安全。

4、汽车吊需要安装一套对设备的各个工作环节，各个安全点，各类工况，各类指令的综合性监测的安全监控系统，用来保证起重设备的安全运行， 操作人员的安全，提高工作效率，降低安全隐患。

三、安全监控管理系统整体介绍

汽车吊监控系统由数据监控部分（包括：主控模块、扩展模块、传感器、触摸屏等）、视频监控部分（包括显示器、录像机、硬盘和摄像头等）和远程监控平台等组成。

数据监控部分负责监测并记录起重量、起升高度、旋转角度、大臂仰角，设备动作和操作指令等参数。

视频监控部分负责对吊钩区域、司机室、卷扬钢丝绳状态等区域进行实时视频监控。

远程监控平台（选配项）：系统可将多台设备的监控数据传至（无线或有线）远程监控中心，用户可远程实时浏览设备运行数据、生成报表等，对设备进行远程监控管理或维护等工作。

1、实现效果

1）数据可视化：汽车吊监测数据推送至恺德尔科技公司数字化管理中心平

台（恺德尔分配分配账号权限给客户）或者客户自有的数据平台。实现汽车吊可视化管理，实时，高效，直观。

2）远程管理：现场管理人员和项目领导可通手机端，电脑端两种方式监测和管控设备工作状态，故障排查，安全预警，维保信息等。远程管理可节省人员成本，降低管理成本，提高管理效率。

3）数据可追溯：平台服务器保存汽车吊运行状态、故障信息、报警信息等，实现运行数据及运行图像可追溯回查，协助排查事故原因等。

4）预警提示：设备自带报警系统，出现违规操作会及时制动和预警。管理人员可以在数据平台查看汽车吊司机的操作违规数据，（例如超速，超重等数据），可预警并规范司机，提高汽车吊安全监管效果，提前发现隐患，规避事故。

5）数据对接多样性：可对接恺德尔科技数据平台（分配用户账号和密码，客户可实时查看设备运行状况），也可以对接用户自己的数据平台。

2、操作人员终端效果

1）数据可视化：系统配备数据记录装置终端，能实时显示所监控的各个参

数，并对所有的监控对象作出：报警、记录及动作停机等功能。让操作手（司机）直观高效作业。

2）图像可视化：系统标配监控图像终端，直观显示操作手需要的图像（行

走区域、危险区域、吊点），避免操作盲区，提高操作效率，保障操作安全。

3）本地数据留存：系统扩展内存为 16G,数据保存能保存不小于 30 个连续工作日。设备数据具有导出功能，通过 USB 口或网口可将数据导出作为长久保存。

4）现场设备预警： 载重，防碰撞，运行速度，门限位等关键部位安装传

感器和预警限位器。超出预警值提前报警，并限制违规操作，降低隐患风险。

五、安全监控系统实施方案

根据 2017 年 10 月国家正式颁布的《起重机械安全监控管理办法》（GB/T 28264-2017，以下简称“国标”）中的定义，“汽车吊安全监控管理系统”是对汽车吊工作过程进行监控，能够对重要运行参数和安全状态进行记录并管理的系统。

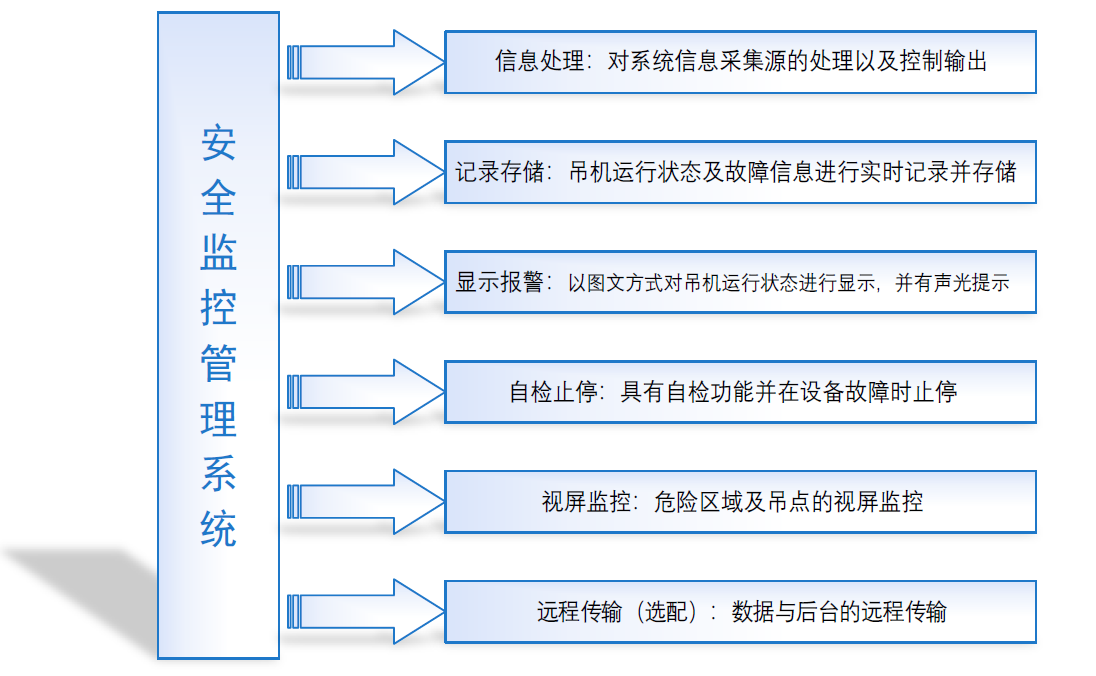

1、安全监控管理系统功能要求

汽车吊安全监控管理系统采集与监控内容

汽车吊安全监控系统采集源位置示意图
