CX-ADW300
CX-ADW300 用电监测设备-无线计量仪表主要用于计量低压网络的三相有功电能,具有体积小、精度高、功能丰富等优点,并且可选通讯方式多,可支持 RS485 通
CX-ADW300 用电监测设备-无线计量仪表主要用于计量低压网络的三相有功电能,具有体积小、精度高、功能丰富等优点,并且可选通讯方式多,可支持 RS485 通讯和 Lora、NB、4G、wifi 等无线通讯方式,增加了外置互感器的电流采样模式,从而方便用户在不同场合进行安装使用。可灵活安装于配电箱内,实现对不同区域和不同负荷的分项电能计量、运维监管或电力监控等需求。
CX-ADW300方便用户进行用电监测、集抄和管理,可灵活安装在配电箱中,可用于电力运维、环保监管等在线监测类平台中。
技术要求:额定电流3×1.5(6)A(ADW300W),3×20(100)A(ADW300W)
通讯协议:C:RS485通讯;LR :Lora
辅助电源:AC220V
外形尺寸

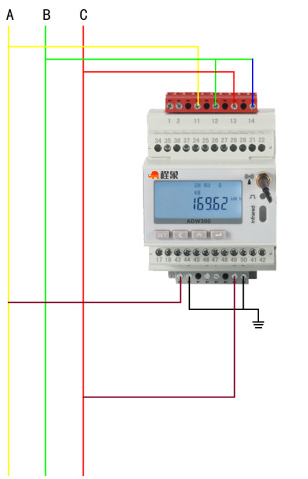

接线方式
ADW300三相四线
ADW300三相三线
ADW300W三相四线
安装示意
现场安装图
5.1测量功能
能测量全电力参数包括电压 U、电流 、有功功率 P、无功功率 Q、视在功率 S、功率因数 PF、电压、电流的相角、电压不平衡度、电流的不平衡度、频率F、31 次分次谐波、奇偶次总谐波含量及总谐波含量。其中电压U保留1位小数,频率F保留2位小数,电流工保留2位小数,功率P保留3位小数,相角度Ф保留2 位小数,不平衡度△保留2位小数
如:U=220.1V,f=49.98HZ,I=1.99A,P=0.219KW, Ф= 60.00°,△=0.00%支持4路测温,测温范围:-40~150℃,精度士2℃剩余电流检测,初始量程:0~1000mA,可设置量程倍数(1~60)
5.2计量功能
能计量当前组合有功电能,正向有功电能,反向有功电能,组合无功电能,感性无功电能,容性无功电能,四象限无功电能。
5.3分时功能
三套时段表,一年可以分为4个时区,每套时段表可设 14 个日时段,4个费率(F1、F2、F3、F4 即尖峰平谷)。分时计费的基本思想就是把电能作为一种商品,利用经济杠杆,用电高峰期电价高,低谷时电价低,以便削峰填谷,改善用电质量,提高综合经济效益。
5.4 需量功能
有关需量的相关概念如下:
需量:需量周期内测得的平均功率叫需量
最大需量:在指定的时间区内需量的最大值叫最大需量
滑差时间:从任意时刻起,按小于需量周期的时间递推测量需量的方法,所测得的需量叫滑差式需量。递推时间叫滑差时间
需量周期:连续测量平均功率相等的时间间隔,也叫窗口时间
缺省需量周期为 15 分钟,滑差时间为1分钟
能测量4种最大需量与实时需量即正向有功、反向有功、感性无功、容性无功最大需量以及最大需量发生的时间。
5.5历史电能统计功能
能统计上 12月的历史电能(包括4象限、各费率电能)
5.6开关量输入输出功能
有2路开关量输出,4路开关量输入,开关量输出为继电器输出,可以实现“遥控”和报警输出。开关量输入不仅能够采集和显示本地的开关信息,同时可以通过仪表的 RS485 实现远程传输功能,即“遥信”功能。
5.7无线通讯功能
ADW300 支持 RS485 通讯、LORA 通讯、NB、4G 及 Wifi 通讯。关于 NB、4G 及 Wifi 通讯的具体协议,可与我司相关人员联系获取。
